下水槽液位計製品の概要

製品詳細

下水槽液位計製品の概要

下水槽液位計は伝統的な無線周波容量の物位に基づいて、より強力な回路設計を追加した。この設計は、アナログ信号にデジタル処理技術を追加することで、無線周波数干渉を除去することができます。

下水槽液位計は伝統的な機械式物位計が発生しやすい漏れ、断線などの問題を克服し、同時にいくつかの非接触式のノイズ干渉も克服した。特に高温、強腐食、強接着、高圧及び真空の環境下で測定するのに適している。
UHZシリーズ下水液位計は主に石油、化学工業、製油、医薬、食品、酒業、飲料などの業界における各種貯液タンク、分離タンク、反応タンク、発酵タンク内の液体、油品、液化ガス、強酸アルカリ液、弱酸アルカリ液、発電所ボイラー蒸気パック、酸素除去器、疎水タンク、復水タンク、高低圧加熱器、凝縮器、蒸発器およびその他の圧力容器内と1 Cr 18 Ni 9 Ti、316 Lに用いられる。1 Cr 18 Ni 9 Ti+PTFE（内張りポリテトラフルオロエチレン）及びPVCプラスチックと適合する媒体の液面測定と表示、多点液面スイッチ出力、電気遠伝（4〜20 mA、0〜10 mA DC）出力。取り付け形式は標準型、トップマウント型、フロート液位計、保温型、霜防止型などがあります。動作原理及び基本構造UHZシリーズ下水液位計は浮力と磁性原理に基づいて、測定筒内の磁性フロートを利用して被測定液面の上昇或いは低下に伴い、磁場の吸引力により、測定筒外部ディスプレイ上の2色反転柱を反転させて被測定液面位置を表示する目的を実現した。下水液位計は赤色で液体部分を示し、白色で無液または蒸気部分を示し、白色で液体部分を示して赤色で無液または蒸気部分を示すことも選択できる。
污水液位计|磁翻板液污水液位计厂家|价格选型

メーカー価格：

価格	¥ 400.00～49800.00元
ロットアップ	≥1 テーブル台

仕様パラメータ：

プロセスのカスタマイズ	いいえ	ブランド	華雲	モデル	LMK 458H
を選択してオプションを設定します。	投入式液位変換器	測定範囲	0-200mH20	測定精度	0.1%FSO
マテリアル	ステンレス鋼	電源装置	0-20mA	しゅつりょくしんごう	20（mA）
測定媒体	下水汚泥	国境を越えた商品供給源かどうか	いいえ	解像度	0.001

下水槽液位計の動作原理：

タンク外側装置にバイパス管を延長し、バイパス管の外に液位指示器を装着し、磁石を装着した浮球をバイパス管内に入れる。磁性カラーシート内に浮球の磁性とは反対の磁石が装着されているため、浮球が上昇すると磁性カラーシートが反転し、磁性カラーシートの色が白色から赤色（または銀色から金色に反転）に反転し、実際の液面の高さを指示する。
中国五金商机网

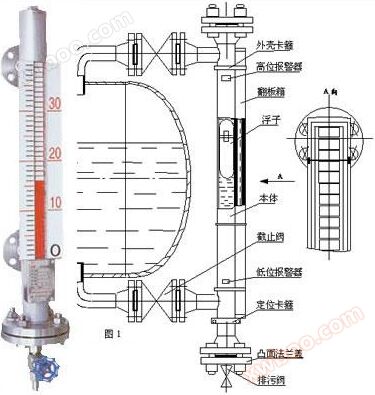

下水液位計の構造及び原理

1、基本型：

浮力原理に基づいて、フロートは測定管内で液位の昇降に従って上、下に移動し、フロート内の磁気鋼は結合作用によって、赤、白の反転柱を180°回転駆動し、液位上昇時の反転柱は白から赤に、下降時の赤から白に、それによって液位指示を実現する。

2、電気遠伝：

フロート液位計にトランスミッタを取り付け、フロートの上下移動により、磁気結合作用を経てガイドバー内の測定素子を順次動作させ、抵抗信号の変化を得て、0〜10 mAまたは4〜20 mAの標準信号出力に変換し、表示計器またはコンピュータに接続し、遠伝目に達する。

3、上下限スイッチ出力：

液位計立管にユーザーが設定した上、下限位置にコントローラを取り付け、コントローラ内に自己保持作用を持つ舌ばねスイッチを備え、磁性フロートを用いて液位移動に伴ってリードスイッチを動作させると、警報またはリミット制御を実現する。

システム構成及び配線

1、上下限スイッチ出力：

自己保持作用を有するリードスイッチとコンバータからなり、リードスイッチとコンバータはそれぞれ現場と制御室に設置され、コンバータから3対の接点スイッチを提供する。

2、電気遠伝：

測定ユニットと変送ユニットの2つの部分から構成されている。

3、本安防爆：

a本安防爆、上、下限スイッチ出力型

防爆スイッチは舌ばねスイッチとリレー接点付きの安全柵からなり、ユーザーに直接1対の常開または常閉接点を提供することができる。ユーザーがより多くの接点を必要とする場合は、特別に設計して注文することができます。

b本安防爆遠伝型

Π系電気設備（工場用）、C級ガス、***高表面温度グループT 4（135℃）に適している。

c使用上の注意

①トランスミッタハウジングには外部接地が設けられており、ユーザが使用する際には確実に接地しなければならない。

②安全柵の使用は使用に関する説明を遵守しなければならない。

③トランスミッタと安全柵本アンペア端の接続ケーブルは二芯シールドケーブルで、芯線断面積＞0.5 m、ケーブル許容分布容量は0.8μF

汚水池液位計の特徴及び適用場所：

1、高温、高圧力、強酸、強アルカリ及び防爆要求に適用し、構造が簡単で、信頼性が高く、耐久性があり、多種のオプション部品を追加することができ、制御をより容易にする。

2、液位コンベアと磁気スイッチを取り付け、停止する必要がなく、いつでも取り付けたり調整したりすることができる。

3、電源が途切れた場合、現場の磁気スイッチも影響を受けず、正確性が高い。

4、10センチごとに異なる色のカラーシートを加え、液位を容易に識別する。

5、染色設備、廃水処理、発電所、化学工業設備、熱灯油ボイラーと石化工業などに用いる

中国五金商机网

下水槽液位計の10大技術的優位性

1）適応性が強い：高温、強腐食、重粉塵の環境下で信頼できる仕事ができる。

媒体温度-200～+230℃（この範囲を超えて特注可能）

2）独特なヘッド三ボタン設計で、操作が簡単である。

CPU処理技術を用いて、無線周波容量、無線周波数アドミタンス、無線周波数インダクタンスの異なる原理は各種の複雑な媒体及び劣悪な状況に適用することができる。

3）メンテナンス不要：センサーは丈夫で耐久性があり、可動部品がないので、出荷後はメンテナンス不要。

4）広範な応用：高温、超低温、高圧、真空、液体、固体、粉末、ペレット

5）完備した開放機能：各種記録計、PLC、DCS及びその他の制御システムと支障なく接続できる。

6）任意の零点：センサー長の範囲内で任意に零点を指定でき、どこを指し、どこを標識することができる。

7）ハードメニュー：20段までの標定を行い、精度を高めることができる（知能型精度0.25%）。

8）構造はカスタマイズでき、インストールは柔軟：現場の状況条件に応じて、ユーザーは各種のインストール構造をカスタマイズできる：

単棒、並列二棒、同心軸棒、軽ケーブル、重ケーブル。

9）出力：4-20 mA、RS485、ドライコンタクト、ポインタヘッド、デジタルヘッド

10）伝統的な容量物位計：VIVO 2020シリーズ無線周波数物位計は伝統的な無線周波数物位計を基礎に、より強大な回路設計を増加し、物位の微小変化を正確に測定でき、そして伝統的な無線周波数物位計の直流4-20 mA出力に重畳された無線周波数干渉成分を根本的に除去し、測定と出力信号の超安定を保証した。無線周波数技術とマイコン技術を採用したため、伝統的な点式物位計の温度漂大、標定難、接着恐れの難題を解決し、伝統的な機械式物位計の発生しやすい漏れ、断線などの問題を克服し、各種の液体、固体物位の警報（スイッチ型は二次表を接合する必要がなく、表体は2つの警報点を持つことができる）と共同制御に広く使用することができる。特に高温、強腐食、強粘性、重粉塵の環境下では他のタイプの位置計とは比較にならない。

汚水槽液位計技術パラメータ


給電電圧	24VDC,100mA
しゅつりょく	4～20 mA（アナログ、インテリジェント）
通信インタフェース	RS485
せいど	±0.5%FS（シミュレーション）±0.25%FS（インテリジェント）
かんど	≤ 0.1PF
レンジ	5～50000PF
レスポンス時間	5 ms（シミュレーション）1 ms（インテリジェント）
***大負荷	650Ω（シミュレーション）450Ω（インテリジェント）
かふかあつりょく	65kg/cm2@38℃，34.5kg/cm2@232℃
ゆうでんたいおんど	-4 0℃～232℃（1 5 0℃以上は宣言が必要）（シミュレーション、インテリジェント）、 -200～+232℃（この範囲を超える場合は特注）（スイッチ）
周囲温度	-20℃～75℃（75℃以上は特注）（シミュレーション、インテリジェント）、
ガードレベル	IP65
防爆等級	dⅡBT 6（プロトコル供給可能）
センサ長	ロッド*長3.66 m、ケーブル*長120 m
センサマテリアル	316ステンレス鋼、陶磁器テフロン
ヘッダを表示	0～100%（アナログ）4ビットLCD（インテリジェント）
インストール方法	M 33 X 2ネジまたはフランジ

下水槽液位計の基本差：

測定範囲LD：200～15000 mm

L1：媒体の比重及びフロートの材質と関係があり、詳細は下表を参照

ゆうでんたいひじゅう	L1（mm）
ゆうでんたいひじゅう	防錆アルミニウムフロート（LF 2）及びLF 2フッ素プラスチックに包まれたフロート	ステンレスフロート（1Cr18ni9Ti）
0.45	463
0.55	286
0.65	210
0.75	166
0.85	140	340
0.95	120	260
≤1.0	113	220

D：＃52〜＃83：＃115〜＃200（圧力による）

測定精度：±10 mm媒体温度：≦80℃、≦480℃に作製することもできる

媒体比重：≧0.4媒体粘度：≦0.02Pa·S

接続フランジ：

DN20	PN（MPa）
DN20	0.6～2.5	4.0～16.0
標準番号	HG20593-97	HG20595-97

Dg15	Pg（Kgf/cm2）
Dg15	220	320
標準番号	H12-0-2	H12-0-3

注：HG 20595-97我が工場の汚水槽液位計はFM面を選択し、液位計の設置に環境影響を受ける。空間位置L 1＜300は、注文時に明らかに提出しなければならない。

RZ-UDZ-3遠伝磁気フロート液位計/B本アンペア防爆型は、本体、磁気フロート、センサ、トランスミッタ、フラップインジケータの5つの部分から構成されている。その動作原理は、本体内の浮上子が液位の昇降に伴ってセンサ内の対応する位置のドライバネを同時に吸収することである。したがって、センサ内の総抵抗（または電圧）に相応の変化を発生させ、それからトランスミッタを通じて抵抗（または電圧）の変化を4～20 mA・DCの標準電流出力に変換し、更に我が工場が専門にセットで生産したXMTシリーズデジタル液位制御器が液位と設定上、下限警報を表示し、液位の位式制御または調節を実現する。また、我が工場で生産されたXMGA光柱デジタル表示調節器とセットになっており、より直感的に表示されている。あるいは、4〜20 Ma・DC信号の入力を受けることができる他のディスプレイやレギュレータと組み合わせて、液位の遠隔表示、ビット制御、断続的または連続的なPID調整を実現することができる。

下水槽液位計選択表：

モデル	コード＃コード＃	説明
XT-UHZ		げすいちえきけい
液面計種別	1	フラップ指示（現地表示タイプ）
液面計種別	3	ちょうでんたいはんてんばん
液面計型式	0	きほんがた
	W	ほおんがた
	D	挿入タイプ
	J	たいふしょくがた
	S	霜除けタイプ
	Z	ほおんたいふしょくがた
	Y	そうにゅうたいふしょくがた
アラーム制御	0	アラームなし
	1	帯域上限
	2	下限付き
	3	上下限付き
フロートマテリアル	P	ステンレス鋼
	L	さび止めアルミニウム
	T	チタン
	S	PVCプラスチック
	F	ふっ素被覆
ボディマテリアル	P	ステンレス鋼
	L	さび止めアルミニウム
	T	チタン
	S	PVCプラスチック
	F	ふっ素プラスチック管
	PF	うちばりしふっそ
	PP	ライニングプロピレン
	PE	内張りエチレン
ジョイントフランジ		表1を参照
ゆうでんたいおんど		表2を参照
じつようあつりょく		表3を参照
ゆうでんたいひじゅう		注記するには
注文の長さ		注記するには
	/B	ぼうばくがた

表1：

公称圧力		Mpa								Kgf/ cm2
公称圧力		0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
コードネーム	ステンレス鋼	A	B	C	D	E	F	G	H	I	J
コードネーム	たんそこう	a	b	C	d	e	f	g	h	i	j
フランジ基準		HG20593-97 DN20（RF）				HG20595-97（RF）DN20				H12-0-2	H12-0-3

表2

ゆうでんたいおんど	-40～0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤350℃	≤480℃
コードネーム	A	B	C	D	E	F	G

表3：

しようあつりょく

（実際）

Mpa

Kgf/ cm2

0.6

1.0

1.6

2.5

4.0

6.3

220

320

コードネーム

汚水槽液位計の設置とメンテナンス

1、液位計の取り付けは必ず垂直で、フロートアセンブリが本体管内で上下運動自在であることを保証しなければならない。

2、液位計本体の周囲に導磁石が接近してはいけない。そうしないと、液位計の正確な動作に直接影響する。

3、液位計の取り付けが完了したら、磁気鋼で校正してスタックガイドを一度ゼロ位以下に赤色を表示させ、ゼロ位以上は白色を表示する必要がある。

4、液位計の投入運転時には、まず下引き液管のバルブを開けて液体媒体を本体管にスムーズに入れ、液体媒体が浮遊球モジュールを持っているのを避ける

速度が上昇し、反転柱の回転が故障し、反転した。この現象が発生して液面が安定している場合は、磁気鋼で再補正することができます。

下水液位計の応用に関する注意事項

l、側装式液位計と測定容器の上下分液管との間に遮断バルブを1本ずつ取り付けて液位計を開閉する、一方、液位計のメンテナンスに便利である。上下遮断弁が閉じている間に、液位計の底部の汚染フランジを開けたり、汚染スクリューを外したりして、清水を注入すれば液位計の本体を洗浄することができます。

2、取り付け液位計時、フランジ中心線の垂直度≦4‰、液位計の測定範囲が3メートルより大きい場合、強度を増加するために、中間補強フランジ（またはリム）を固定支持として追加することを考慮する必要がある。

3、セットの遠伝液位トランスミッタと二次計器の間に線を隔て、線の芯線断面積が0.8 mmより大きいことを要求する。交流電源と同路に平行に敷設する場合、少なくとも20センチ以上の間隔を維持し、***単独で鉄パイプを通して敷設するか、遮蔽二芯ケーブルで敷設しなければならない。遮蔽層は一端のみ接地することができる。

4、液位コントローラを選択し、その接点容量はすべて抵抗性負荷で設計され、非抵抗性または大電力負荷を使用する場合は中間リレーで変換される。

5、液体媒体中に懸濁不純物を含む親磁性物質の場合、本液位計を使用するべきではなく、これらの不純物はフロートモジュールに係止抵抗をもたらすためである。

6、外形構造中の盲点（L 1）は媒体密度と関係がある。そのため、異なる媒体には異なる盲点がある。
