概要
セメント倉庫の材料位置計は主に各種材料（例えば粉状、顆粒状または塊状）の倉庫限界材料位置の自動検出と制御に用いられ、異なる型番の材料位置器は異なる状況の要求を満たすことができ、冶金、食糧、小麦粉、建材、セメント、電力、石炭、化学工業、鋳造、ゴム、環境保護除塵などの各業界の材料輸送と制御過程において広範な応用がある。メーカー価格：価格700.00～80000.00元からロット1台の規格パラメータ：加工カスタマイズはブランド華雲モデルAD 110 A/B/C/D/E/F/Gタイプスマートレーダー物位計測定範囲10メートル、30メートル、70メートル解像度1 mm測定精度3 mm電流信号4-20（mA）給電電源220 VAC/24 VDC動作周波数26 GHz高周波プロセス接続ねじ式、フランジ式信号出力4-20 mA重畳HART、RS 485（MODBU
製品詳細
2.耐干渉、即ち着脱：その内部に複雑な電子部品及び増幅回路部分がないため、いかなる電磁波にも干渉されず、設置後はいかなる調整及びメンテナンスも必要なく長期的に使用できる。 3.超強手振れ防止性能設計：材料が流れてもエラー信号を出さない。 4.材料位置の表示機能：長寿命高輝度ランプを採用し、材料位置の表示は直感的で便利である。 5、二重保護機能：過負荷保護機能は羽根が過度な外力を受けてモータを損傷することを避ける、自動保護機能により、ホッパ内の羽根の回転が阻害された場合、電源オフが作動せず、モータを保護し、その使用寿命を効果的に延長する。 6、優れた測定再現性と環境状況適応性：即ち材料の粒度、形状、比重、媒体、壁スケール、接着性、温度、湿度、粉塵濃度などの変化の影響を受けない。 7、超強防塵密封性能、1 MPa圧力でも粉塵が入らない。 8、耐震性及び緩み防止構造設計、部品の緩み及び滑りを効果的に回避する；良質なステンレス鋼材料を採用し、優れた耐食性と耐摩耗性を持たせた。 9、価格が低く、性価格比が優れている。 技術パラメータ
セメント位置計無線周波数アドミタンス位置計
4、顆粒、石炭、食糧：発電所、冶金、食糧などの業界 インストール方法。
注：プローブロッドまたはプローブケーブルは出し入れ、供給口を避け、かつプローブロッドまたはプローブケーブルは倉庫壁と平行であること。倉壁との間の距離は200 mm以上でなければならない。
注：非バレル缶及び非金属倉庫壁缶は同軸プローブを用いて測定することができる。
注：球形タンク及びその他の不規則形状タンクはすべて連通器を用いて測定することができる。
注：プローブは供給口を避け、倉庫壁がコンクリートの場合、センサーハウジングの接地端子はコンクリート鉄筋用導線と確実に接続しなければならない。 インストール要件： インストールに関する考慮事項： ZWSP100 無線周波数アドミタンス物位スイッチ（中偉測制御）、耐重掛材、スイッチ状態指示付き、独立配線ボックス
2 24VDC 電力供給方式
3 220VAC
0 標準記録感度 かいろユニットかんど
2 高感度
0 無遅延（標準回路ユニット） 時間遅延
1 帯域遅延（0～60秒調整可能）（オプション）
2 帯域遅延（0～90秒調整可能）（オプション）
－
９ 一体型 けいきがた
０ セパレータ
02 標準タイプ（温度<121℃） 電極パターン
07 高温タイプ（温度<232℃）
20 平板型
22 リフック標準タイプ
30 フレキシブルプローブ
55 たいふしょくがた
－□□□□ スイッチ長（mm） ZWSP100
2
2
1 -
9
02
無線周波数アドミタンス位相スイッチ 電極選択： 電極番号 電極形態と典型的な応用 動作温度と動作圧力 長さ でんきょくちょつけい およびマテリアル 接続のインストール フォーム
02 標準型：液体、軽量スラリー、粒子（密度≧240 kg/m 3） 121℃/1.38MPa 457mm(18") 9.5 mm/316 SSとPTFE 3/4"NPT
07 高温タイプ：液体、軽量スラリー、粒子に使用（密度≧240 kg/m 3） 232℃/1.38MPa 457mm(18") 9.5 mm/316 SSとT 1 3/4"NPT
22 重掛料標準型：液体、軽量スラリー、顆粒の攪拌に使用（密度≧240 kg/m 3） 149℃/3.45MPa 232℃/1.38MPa 457mm(18")/ 914mm(36") 12.7 mm/316 SSとTFE 1"NPT
55 耐食性：液体用、軽量スラリー、粒子（密度≧240 kg/m 3） 232℃/1.38MPa 457mm(18")/ 914mm(36") 9.5 mm/316 SSとT 1 3/4"NPT
20 平板プローブ：タンク、ホッパ閉塞検出用、低位置 149℃/0.007MP
304.8＊304.8 mm（12「＊12」）／304 SSとポリウレタン はめ込み
30 フレキシブルプローブ： 高/低位置挿入長さ>15 mの場合 82℃常圧 15m 4.7 mm./304 SSとゴム 1"NPT 注：1、PTFEはポリテトラフルオロエチレン、2、以上は標準長さであり、ユーザーの要求に応じてスイッチ長を生産することができる。 設計と注文の注意事項：セメント倉庫の材料位置計は主に各種材料（例えば粉状、顆粒状または塊状）の倉庫限界材料位置の自動検出と制御に用いられ、異なる型番の材料位置器は異なる状況の要求を満たすことができ、冶金、食糧、小麦粉、建材、セメント、電力、石炭、化学工業、鋳造、ゴム、環境保護除塵などの各業界の材料輸送と制御過程において広範な応用がある。
メーカー価格：
価格
¥ 700.00～80000.00元
ロットアップ
≥1 テーブル台
仕様パラメータ：
プロセスのカスタマイズ
はい
ブランド
華雲
モデル
AD110A/B/C/D/E/F/G
を選択してオプションを設定します。
インテリジェントレーダ物位計
測定範囲
10メートル、30メートル、70メートル
解像度
1mm
測定精度
±3mm
でんりゅうしんごう
4-20（mA）
電力供給電源
220VAC/24VDC
動作周波数
26 GHzの高周波数
プロシージャ接続
ねじ式、フランジ式
しんごうしゅつりょく
4-20 mAオーバーレイHART、RS 485（MODBU
このコントローラは電気機械位置制御原理を採用し、材料位置を接触測定する。ホッパ内のブレード部に材料がない場合、ストッパは通電し、ランプが点灯し、ブレードは反時計回りに回転する、ホッパ内のブレード部に材料がある場合、ブレードの回転が阻害され、制御信号が変換され、それに伴ってストッパモータの電源が切断され、この状態はブレード部に材料がなくなるまで維持され、ストッパは自動的にリセットされ、モータの電源が投入され、ランプが点灯し、ブレードが回転を開始し、制御信号が切り換えられる。
1.接触測定を採用し、結果は真実で、正確で信頼性がある、水平、傾斜、垂直取り付けが可能で、取り付けが便利です。
☆電源：220 VAC/24 VDC
☆パワー：5 A/240 VAC
☆リレー出力：DPDT（2組の常開、常閉接点）
☆周囲温度：-40～70℃
☆遅延時間：0～30秒調整可能
☆感度：0.3 pf～750 pf
☆プローブ取り付けネジ：1”PT（特殊仕様でカスタマイズ可能）
☆プローブ材質：SUS 304/SUS 316/PTFE/セラミックス
☆プローブ動作温度：−180〜230℃（Max 800℃）
☆ケース材質：アルミニウム鋳造
☆保護レベル：IP 66
製品の特徴
1.汎用性が強い：各種材料媒体の検査に広く応用され、飛灰、粒子、粉体、液体、粘稠、導電、非導電の材料はすべて可能である、異なる温度、圧力の測定要求を満たすことができ、***高温度は800℃に達することができ、***高圧力は5 MPAに達することができる、腐食、衝撃などの悪い場所に使用できます。
2.耐接着性：独特な回路設計とセンサー構造により、測定がプローブ上のフックに対して無視され、自動的に補正され、定期的に清潔にし、誤測定、誤信号を避ける必要がない。（掛止防止材）
3.メンテナンスフリー：測定過程に可動部品がなく、機械部品の損傷状況がなく、メンテナンスが必要ない。
4.機能が強い：出力接点の容量が大きく、状態ランプが作動状態を表示し、0、30秒の遅延は材料変動の影響を取り除くことができる。
5.耐干渉：接触式測定、耐干渉能力が強く、蒸気、泡、攪拌が測定に与える影響を克服できる。
6.停電保護：常開または常閉（現場切替可能）。
7.正確で信頼性がある：測定量が多様化し、測定をより正確にし、測定は環境変化の影響を受けず、安定性が高く、使用寿命が長い。

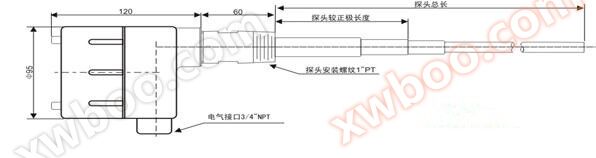

製品外観図
製品の用途
1、導電、絶縁液体：化学工業、油田、水及び汚水処理などの業界
2、導電、絶縁スラリー：製紙、製薬、水及び汚水処理などの業界
3、粉末、灰、粉：発電所、冶金、セメントなどの業界
1、棒式或いはケーブル式プローブを用いて桶形タンクの液位を測定する：
2、同軸プローブを用いて横型タンクの液位を測定する：
3、連通器を用いて球形タンクの液位を測定する：
4、重型ケーブル式探極粉料或いは微粒子倉庫の材料位置：
1、無線周波数アドミタンススイッチは垂直に取り付けられ、水平に取り付けられる。
2、取り付け時、センサーの中心プローブとシールド層と容器壁（或いは取り付け管）が互いに接触しないことを保証しなければならず、絶縁が良好で、取り付けねじと容器壁の接続が強固で、電気器具の接続が良好で、しかもプローブのシールド層は容器内部に入る必要がある。
3、攪拌がある場合、プローブは支持またはアンカー固定（固定端はプローブと絶縁）を必要とし、水平に取り付けられた計器入線口は必ず下向きにし、垂直に取り付けられた線防爆管は必ず入線口の排水口に底をつけ、防爆管の水たまりが計器電子ユニットに危険を及ぼすことを防ぐ。
4、爆発防止の要求に従って取り付けられた計器は、爆発防止ハウジングに接続された配線ごとに認証された密封フィラー函または爆発防止鋼管密封継手を備えていなければならない。
5、認証された密封パッキン又は防爆管密封継手製品は当社及び代理店に問い合わせてください。計器設置エリアには落雷を防ぐための避雷装置が必要である。
6、24 VDC電源リップルは200 mVを超えてはならない。
7、電源アースは標準地または標準地の計器地に接続し、動力地に接続してはならない。
1、取り付け位置は供給口に近すぎてはいけない。そうしないと、供給時に虚偽エコーを受けやすい。
3、円筒形の原炭倉については、円筒半径の2分の1に取り付け、センサーは準排出口に対応する。
3、配線
物位スイッチは型番によって必要な電圧レベルが異なり、身の安全と機器の完全を保証するために、電源を切った場合に配線しなければならない。
結線方式は2線方式と4線方式に分けられ、
私たちが収集したのは4-20 MAの電流信号であるため、現場の電磁干渉を防止し、信号の正確性を確保するために、シールドケーブルを採用し、シールドケーブルの端を接地しなければならない。
選択リスト：
1、液面制御装置の型番規格、
2、測定範囲；
3、作動圧力、温度、
4、制御装置の材質；
5、特殊要求協議；
6、液位装置は容器上のフランジ、ボルト、ナット、バルブ及びシールワッシャなどの部品を組み合わせて供給し、正確に型を選択することができるか。
