ぼうしょくじきフリップゲージ

製品詳細

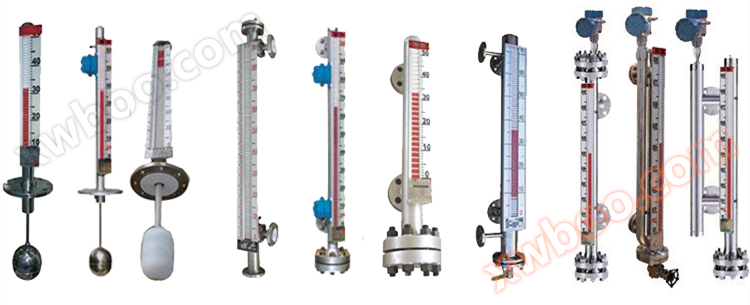

防腐磁気フリップ板はステンレス材質（304316）磁気フリップ板液位計、ステンレス内張りテトラフルオロ防腐磁気フリップ板液位計、PP材質磁気フリップ板液位計に分けられる。これらのいくつかの腐食防止液位計は、現場媒体及び運転状況環境、購入コスト、使用寿命などの総合要素に基づいて選択する必要があり、ステンレステトラフルオロマグネトフラップ液位計は、高温高圧に耐え、腐食防止能力が強く、使用寿命が長いなどの利点がある。PP防腐磁気フリッププレート液位計は防腐能力が強く、性価比が高いのは少し。欠点は高温高圧環境に耐えられないことである。

製品説明：HY-UHZシリーズ磁気フリッププレート液位計は、当社が国内外の同類製品を導入、吸収し、消化、吸収、向上を加え、元化学工業部が公布した磁性液位計基準HG/T 21584-95に基づいて開発、生産した製品である。各種タワー、タンク、タンク、球形容器、ボイラなどの設備の媒体液位測定に使用することができる。この磁気フリッププレート液位計シリーズは、高シール、漏れ防止、高圧、高温、腐食性条件下での液位測定に適応することができる。全過程の測定には盲点がなく、目立つことを示し、読数が直感的である。特に現場指示部分は、液体媒体と直接接触しないため、高温、高圧、高粘度、有毒、有害、強腐食性媒体に対して、より優位性を示すことができる。そのため、従来のガラス管式、板式液位計よりも高い信頼性、安全性、先進性、実用性を有する。
この液位計***の顕著な特徴は液体媒体とインジケータが完全に隔離されていることであるため、いかなる場合でも非常に安全で耐久性があり、また各種型番の液位計に液位警報、制御スイッチを配置することで、液位または界位の上、下限オフサイド警報制御またはインターロックを実現することができる、ドライスプリングチップセットの液位変換器を配合し、液位、界位信号を二線制4-20 mADC標準信号に変換し、コンピュータ、レギュレータ、液位デジタルディスプレイに転送し、遠隔指示、検出、記録と制御を実現し、このシリーズの液位計は石油、化学工、冶金、製薬、食品、電力などの各種生産過程における液位測定と制御に広く用いられている。

原理と構造：
1、動作原理：
（9332）磁性液位計の動作原理はアルキメデスの法則に基づいて、フロートの重量とフロートが液体を排出する体積の重量が等しい原理を利用して、性磁性鋼を装着したフロートを液面の変化に従って変化させ、フロート内の磁力線の位置（つまり実際の液面位置）は磁性作用によってスプール、プレートを駆動し、液面が上昇すると、液相は赤色になる、液面が下降すると、気相は白または黒に反転する。これにより、容器内の液位変化が目立つように指示される。
⑵表示パネルにはスケールが取り付けられており、これにより液位高さを直接読み出すことができ、本体下端にバルブが取り付けられ、サンプリングと汚染排出用に供される。
2、主要構造：
（普通型）本体、フロート、パネルフレームなどの部品からなる。液面計は容器の上下フランジに接続され、接続時にバルブを中間に加え、片側に取り付けられる。保温や冷却が不要で、オーステナイトステンレス鋼に対して媒体が腐食しない場合に適しています。
⑵（保温型）、その構造は（1）型の基礎の上に保温ブッシング、保温接続管、上下保温接続管を増設して設備保温システムと接続し、バルブの大きさを開くことによって必要な温度に達することができる。
⑶（サイドトップタイプ）、それは磁性フロート、ブイ、サイドマウント本体アセンブリ、パネルフレームなどの部品から構成され、表示位置は側面頂部であり、高温、高粘度媒体またはサイド穴開け容器に適している。
（トップマウント型）、それはパネルフレーム、トップマウント本体アセンブリ、ガイドチューブ、フロートなどの部品からなり、表示位置はトップであり、埋め込み式またはトップ開口貯槽、媒体の動きが少ない場合に適している。
⑸（真空引き型）、その構造は⑴型の基礎の上に真空管を増設し、液位計本体を外部から隔離し、保温、加熱、断熱、降温などの場合に適用する。
⑹（裏打ちテトラフルオロ型）、その構造は⑴型にポリテトラフルオロエチレンを内張りし、常温、常圧耐食性の場合に適している。
主な技術パラメータ：
1、レンジ範囲（mm）：300～19000
2、媒質密度（g/cm 3）：≧0.45
3、媒体粘度：≦0.02 Pa.S
4、動作温度℃：-180～350
5、圧力レベル（MPa）：≦32
6、測定精度（mm）：≦±10
7、取り付け方式：サイドマウント式、トップマウント式、ボトムマウント式
8、防護レベル：IP 65
9、防爆等級：ibⅡCT 4（本安型）、dⅡBT 3（防爆型）
10、伝送方式：4～20 mAまたはスイッチ量
11、インタフェースフランジ：PN 2.5 DN 25 HG 20592（サイドマウント）
PN 1.0 DN 80 HG 20592（トップマウント、ボトムマウント）は、ユーザーのニーズに合わせて特別にカスタマイズできます。
注：液位計の設置エネルギーが環境の影響を受け、空間位置L 1<300を注文する時、明らかに提出しなければならない。
特徴：普通のガラス管式とガラス板式液面計と比べて、以下の特徴がある：
（9332）液位計の主要部品（本体）と媒体が直接接触する材料は良質なステンレス鋼またはその他の特殊材料を用いて製造され、指示部品は媒体と接触しないため、可燃性、爆発性、有毒性、腐食性のある媒体を入れた容器に対して、この液位計を使用するのは非常に安全で信頼性が高い。
（9333）二色（気相は白色、液相は赤色）反転柱、反転板を用いて表示し、連続的に直観的に目立ち、盲点がなく、いかなる場合にも偽液位が現れないことを指示する。
⑶密封面が少なく、原板式液位計より静密封漏れ点が95%以上減少したため、石油、化学工業などの業界圧力容器部品の走り、噴出、滴、漏れなどの弱い部分を克服した。
（9335）構造が簡単で、取り付けと修理が便利で、距離が大きく、設計圧力が高く、使用寿命が長く、適用範囲が広い。
⑸磁性フロート液位計は、1台の液位計を用いて複数のガラス板式液位計の代わりにすることができ、しかも取り付け使用が極めて便利である。同時に、本工場が開発した液位遠伝トランスミッタ、警報自動制御器を使用して、上、下限位警報及び監視自動化を実現することができる。
設置と修理：
1、設置要求：
（9332）液位計は垂直に取り付けなければならず、偏差≦3 mmである。
（9333液位計の測定範囲が4.5メートルを超える場合、上下フランジの中間に中間支持を増設しなければならない。
⑶筒体は100 mmの距離内に磁性吸収材料を保持してはならない。
（9335）フロートを筒体に入れる時、フロートを上下逆にしない（磁気端が上）。
⑸各接続先のボルトが締め付けられているかどうかをよくチェックしてから、計器を使用することができます。
（9337）保温型液位計は上記の要求に従って設置するほか、冷却または加熱システムを接続しなければならない。
⑺地下型液位計はまずパイプを地下容器内に取り付け、接続したブイ、フロート、リンクをパイプに入れ、それから上半分を取り付ける。
